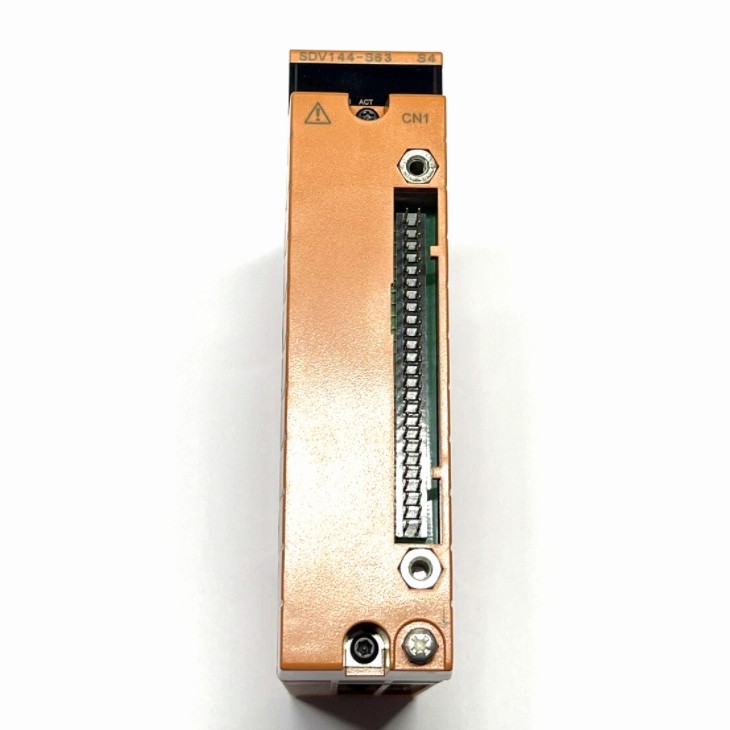

Yokogawa SDV144-S63 digitale ingangsmodule
Overzicht
Yokogawa SDV144-S63 is een digitale invoermodule voor het Yokogawa ProSafe-RS Safety Instrumented System (SIS). De module kan worden geïnstalleerd in een Safety Node Unit of een Safety Control Unit en wordt gebruikt om veldschakelaar-/contactsignalen te ontvangen. De module is geclassificeerd als een veiligheids-kritische invoermodule. De achtervoegselcode "S" geeft het standaardtype aan, "6" geeft de aanwezigheid aan van een signaallijninterface-adapter zonder explosieveilige mogelijkheden, en "3" geeft aan dat wordt voldaan aan de ISA G3-standaard.
🚀Fuctie en functies
- Weerstandsspanning: Wanneer de SDV144-S63 is aangesloten op het SED4D-klemmenbord met behulp van een speciale signaalkabel, bedraagt de weerstandsspanning 500 V AC (*5). Als een MIL-connectorkabel wordt gebruikt, is de weerstandsspanning afhankelijk van de kabelspecificaties.
- Veldbedradingsdiagnostiek: bij gebruik met de SCB100 (open-detectie van circuits, normaal gesloten signaal) en de SCB110 (kortsluit-detectie, normaal open signaal), maakt de SDV144-S63 kanaal-niveau open-niveau open-circuit- en kortsluiting-foutdetectie mogelijk. Om tegelijkertijd open circuit- en kortsluitingsomstandigheden te detecteren, vereist de configuratie een combinatie van 'SCB100 parallel aangesloten + SCB110 in serie aangesloten'.
- Kanaalbeperkingen: Het aantal beschikbare kanalen en voeding kan beperkt zijn voor SDV144-SC-modellen (*3).
Specificaties
|
Categorie |
Specificatie |
|
Model |
SDV144-S63 |
|
Aantal ingangen |
16-kanaals, module-isolatie (*3) |
|
Ingangssignaal |
Geen-spanningscontact |
|
Ingangsstroom |
6 mA ±20% (24 V DC bij 0 Ω ingang) |
|
Contactbeoordeling |
24 V DC +20%/-10% (*4), groter dan of gelijk aan 10 mA |
|
Externe voeding |
24 V gelijkstroom +20%/-10% (3)(4) |
|
Max. Toegestane ingangsspanning |
30,0 V DC (momenteel) |
|
Invoerreactietijd |
Minder dan of gelijk aan 40 ms |
|
Bestand tegen spanning (1)(2)(*5) |
2 kV AC (1 min) tussen ingangssignalen en systeem |
|
Huidig verbruik |
Maximaal 290 mA (5 V DC) |
|
Gewicht |
≈0,36 kg (drukklem/MIL-kabel) |
|
Externe verbinding |
Drukklemaansluiting |
Vragen & antwoorden
💡Veelgestelde vragen
Vraag: Wat is het merk?
A: Yokogawa
Vraag: Op welke industriële gebieden wordt de SDV144-S63 gebruikt?
A: Veiligheidscircuits: noodstopknoppen, veiligheidsdeurschakelaars, alarmcontacten voor hoog-hoog/laag-laag niveau.
Brand- en gasdetectiesystemen: Alarmuitgangen van vlamdetectoren en gasdetectoren.
Bewaking van de apparatuurstatus: pompstatus en klepeindschakelaars.
Vraag: Wat vertegenwoordigt het achtervoegsel "S63"? Zijn er andere modellen?
A: Het achtervoegsel vertegenwoordigt een specifieke specificatiecode. De SDV144-serie heeft meerdere sub-modellen, zoals S1, S2, S3, enzovoort.
Q: Wat is de houdspanning van de SDV144-S63-module?
A: De weerstandsspanning is niet vast en hangt af van de spanning aan de secundaire- zijde naar aarde van de veldvoeding en de aangesloten kabels:
- Als de nominale spanning aan de secundaire- zijde van de veldvoeding lager is dan de nominale waarde van de module, is de nominale spanning van de voeding van toepassing.
- Bij gebruik van de speciale signaalkabel (AKB331) bedraagt de weerstandsspanning tussen de ingangssignaallijnen en het systeem 500 V AC.
- Bij gebruik van MIL-connectorkabels is de houdspanning volledig afhankelijk van de elektrische specificaties van de geselecteerde kabel en moet deze afzonderlijk worden geverifieerd.
Vraag: Wat is de betaalmethode?
A: T/T
Vraag: Waarom voor ons kiezen?
A: Wij zijn de leverancier van reserveonderdelen voor industriële automatisering. We zijn al 10 jaar gespecialiseerd in PLC DCS- en TSl-systeemmodules en reserveonderdelen. Met onze professionele expertise en uitgebreide ervaring zijn we goed-uitgerust om aan uw eisen te voldoen.
